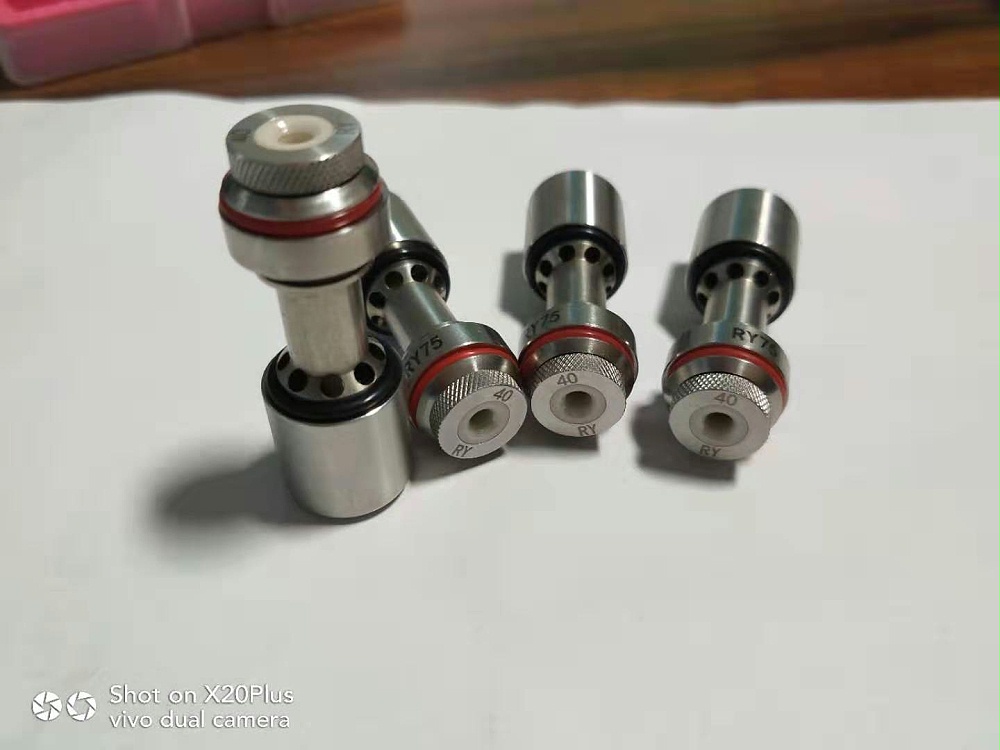

（1）喷嘴本体和针嘴上，刻有表示大小尺寸的“数字刻印”。

（2）喷嘴是根据纬纱的种类、穿筘幅等进行选择U 型喷嘴，是内部装有与喷孔部加工为一体的金属制稳压器的喷嘴。金属制稳压器无法装卸。

注 1) 针嘴为陶瓷制品。使用时，应该格外加以小心，以避免损坏。

注 2) 在使用中，针嘴内部会附着单体，所以请进行定期的清洗。

注 3) 针嘴应该在完全封闭的状态下使用针嘴的选择基准以 5 根纬纱(结头)能够切实地通过针嘴内部为大致的目标。

注) 如若采用了不适合于纬纱粗细的喷嘴本体与针嘴配合的时候，会成为纬纱飞行不良的原因。

喷嘴的安装方法

1) 前后的方向(1) 使曲柄角度为 270º。

2) 通过喷嘴架托座的调整，使钢筘的前面与喷嘴的中心一致。

3) 上下的方向在开口装置处于闭口状态的情况下，轻轻地踩动泵脚踏板，并且调整喷嘴架 ，使喷射水能够到达经纱的中心。

喷射方向的调整

1) 前后的方向

(1) 通过频闪仪观察钢筘与纬纱接触的定时。

(2) 通过调整螺栓的调整，使接触的定时为280º～285º。

2) 上下的方向

(1) 应该使织口部位的布面与飞行中的纬纱呈平行的状态。

(2) 使用频闪仪对准动力一侧的开口部分，观察纬纱是否在开口的中心飞行，并且通过螺栓 ， 进行相应的调整。
